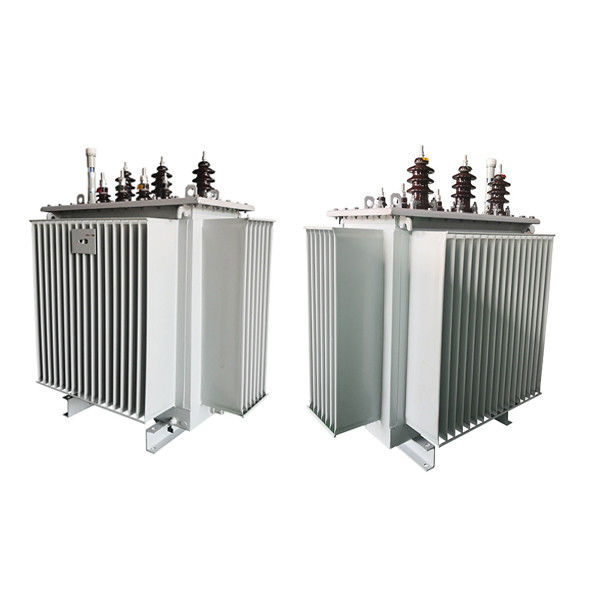

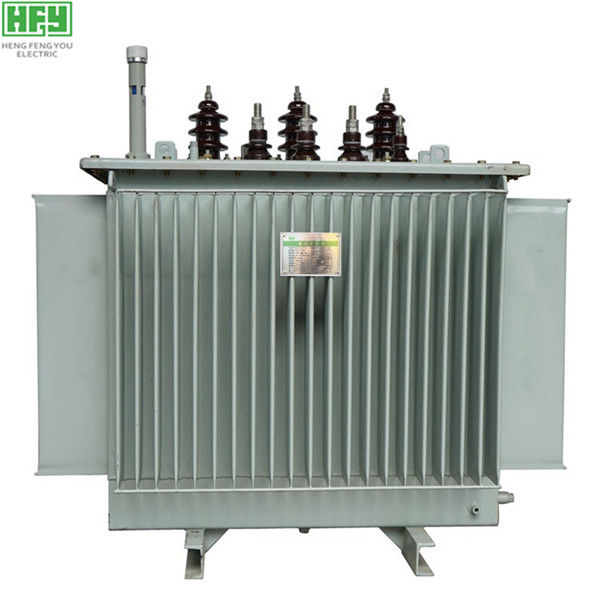

Elektro de Machtsolie Ondergedompelde Transformator van de Distributietransformator met Amophous-Rol Met beperkte verliezen

Productomschrijving

Elektro de Machtsolie Ondergedompelde Transformator van de Distributietransformator met Amophous-Rol Met beperkte verliezen

Voordeel van technologie

Beter van S9-reeksproduct, S11-vermindert het reeksproduct het zonder commissie verlies door 30%, zonder commissie elektrische stroom door 70~85%, neemt het gemiddelde van temperatuur door 10K, nosie niveau door 2~4db, en de dubbele productenlevensduur. zelfs onder 20%-overbelasting, kan het ook voor langdurig van tijd werken.

De voorwaarde van de transformatorendienst

De hoogte boven overzees - het niveau is onder 1000m;

Omgevingstemperatuur:

Hoogste temperatuur 40℃, hoogste dagelijks gemiddeldetemperatuur 30℃

Hoogste jaarlijkse gemiddelde temperatuur 20℃, laagste openluchttemperatuur -25℃

Voorwaarde van de transformatoren de speciale dienst

De hoogte boven overzees - het niveau is boven 1000m;

Omgevingstemperatuur:

Hoogste temperatuur40℃.lowest temperatuur -45℃ (bepaalt in detail wanneer het plaatsen van een orde)

Structurele eigenschappen

De kern wordt gemaakt van uitstekende kwaliteit koudgewalste korrel georiënteerde siliciumstaalplaat in een volledige geneigde porie-vrije structuur. De lage magnetische staalplaat wordt gebruikt voor het trekken van plaat, die stevig hoger verbindt en lager met de kern vastklemt om een staalstructuur te vormen. Deze structuur produceert minder zonder commissie verlies en lager lawaai. De braam van de scheerbeurthaven van de siliciumstaalplaat zal niet groter dan 0.02mm zijn. De zonder commissie prestatiesindex is superieur aan de nationale norm van China.

Volgens de capaciteit van de transformator, wordt het winden gemaakt van cilinder, spiraalvormige, ononderbroken en andere structuren. Voor de transformator van 110kV UHV, keurt het winden verwarde of binnen het schermstructureso goed om de distributie van impulsvoltage effectief te verbeteren. De leider gebruikt herschikte leider of samengestelde leider om het extra verlies te verminderen van het winden. Gebruik van computersimulatie om de effectkenmerken van elektrisch veld en windingensures uitstekende elektrokenmerken en schokweerstand te berekenen van het winden. De doeltreffende maatregelen worden goedgekeurd in het proces om zijn veilige en betrouwbare verrichting te verzekeren.

De dringende structuur van het gebruik van het de Transformatorlichaam van 110kV UHV om het isoleren van dringende plaat. De goedkeuring van theintegrated het winden van assemblyimproves de betrouwbaarheid van het product.

De olietank is een bell-type structuur met platte kop die met vouwen-plaat-type het versterken ijzer op de tankmuur wordt gelast, die de mechanische sterkte van de olietank verbetert. om het verdwaalde verlies van de transformator te verminderen, is de binnenmuur van een grote transformator uitgerust met magnetisch schild.
om de verplaatsing van 110kV UHV Transformerbody tijdens vervoer te verhinderen, wordt een plaatsend apparaat geplaatst in de olietank. Een verzegelde olieconservator wordt gebruikt om de transformatorolie van de lucht te isoleren om vochtigheid en olie het verouderen te vermijden. Het eind van olieconservatoris met een wijzer-type olie vlakke maat die wordt uitgerust. Volgens het gewicht van de transformatorolie, is een drukafblaasklep geïnstalleerd op de bovenkant van de olietank om de veilige exploitatie van het product te verzekeren.

Het koelen de methode is normaal luchtgekoeld of gekoelde aard (ONAF/ONAN). De transformator stelt de volledige lading van 100% in werking wanneer ONAF en 80% van het hoogtepunt wanneer ONAN laden.

De hittedissipatie gebruikt bladradiator, die compacte vorm produceert. Het is het blad aan blad lassen van de radiator het éénmalige vormen zich, die betrouwbaar is. De goedgekeurde hoge snelheid met geringe geluidssterkte blaast fangenerally in horizontale richting.

Het begin en het einde van de ventilator worden gecontroleerd door olietemperatuur en lading. Een controlekabinet is verbonden voor de transformatorventilator.

De olieconservator is ofa capsuleshape, die met bestand olie uitrustte, bestand temperatuur en de lucht verzegelde vast capsules om de olie van de buitenlucht te isoleren. Buiten de capsule is olie, en de binnenkant is lucht. om de betrouwbaarheid van de transformator verder te verbeteren, wordt een vochtigheid-absorptievat van het kiezelzuurgel gebruikt om lucht in de luchtkamer van de capsule met de buitenlucht te ruilen.

Nota: wegens ononderbroken die het productverbetering, zijn de afmetingen in deze steekproef worden verstrekt voor slechts verwijzing. Indien nodig, kan ons bedrijf ontwerpen en opbrengst volgens gebruikersvereisten. Tevreden om het bedrijf op tijd te contacteren.

·Ordeinstructies:

1. De klantenbehoeften verstrekken hoofdparameters van de transformator (input en outputvoltage, capaciteit, verlies, enz.)

2. Andere klantenvereisten
