Productdetails:
|
|
Plaats van herkomst: | CHINA |
---|---|
Merknaam: | HENGFENGYOU |
Certificering: | ISO IEC CB COC KEMA SNI SABS CCC |
Modelnummer: | S13 |
Betalen & Verzenden Algemene voorwaarden:
|
|
Min. bestelaantal: | 1 |
Prijs: | 200-200000/piece |
Verpakking Details: | Hout |
Levertijd: | 15 dagen |
Betalingscondities: | LC T/T |
Levering vermogen: | 5000 stukken/jaar |
Gedetailleerde informatie |
|||
Gebruik: | Macht, Distributietransformator | Fase: | Drie |
---|---|---|---|
frequentie: | 50/60Hz | Nominaal vermogen: | 30-3000kva |
Norm: | CEI-Normen, ANCI, DIN, GB1094-1996 | Productnaam: | 33/11 Kv 50/60Hz 5000Kva de Olie Ondergedompelde Transformator van de Machtsdistributie |
Materiaal: | Copper+alumnium | Outputvoltage: | 15kv 10 kv 0.4/0.69kv |
Vectorgroep: | Dyn11/Yzn11 | Windend materiaal: | Kuiper |
Productomschrijving

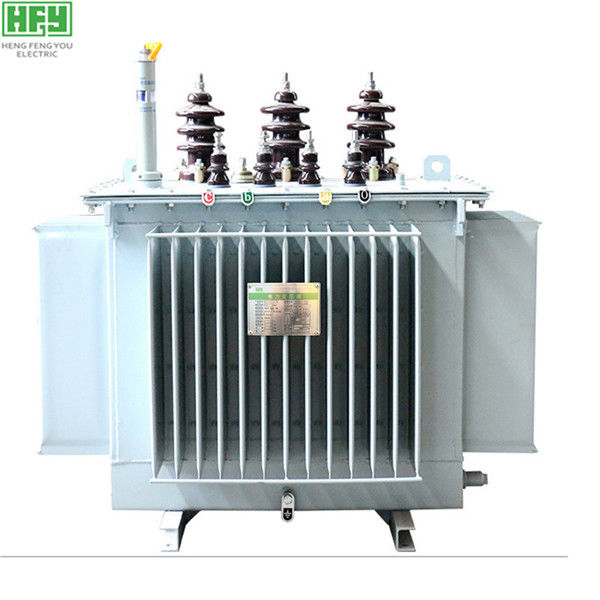

S1130kv 33KV 35KV 36KV 1600KVA 2000KVA 2MVA Elektrostap In drie stadia - onderaan de Olie Ondergedompelde Distributie van de Typemacht trans
Productinleiding
1. de zuurstofvrije koperlijnen van lager weerstandsvermogen, dat na reeks van extra oppervlaktebehandeling meer vlot en braam-vrij zullen worden, zodat het ladingsverlies van onze transformator is lager en de elektrische prestaties zijn beter.
het 2.High-kwaliteit silicium-staal plateert wat van lager eenheidsverlies zijn, en zonder commissie van de transformatoren is lager.
3.High-kwaliteit houten het lamineren isolatiestukken, die zich niet zullen verdelen of zelfs onder de invloed van kortsluiting zullen bewegen.
4.horoughly filtreerde transformatorolie die minder water, gas en onzuiverheden bevatten, dat onze transformatoren maken beter werken.
5.High-kwaliteit vormt het rubber verzegelende materiaal, dat kan de transformatoren verhinderen het verouderen of lekkage.
·De dienstvoorwaarden
1. De maximum omringende luchttemperatuur zal geen 40 ℃ overschrijden, en het minimum zal niet hieronder - 25 ℃;
2. De hoogte zal geen 1000m overschrijden. Als de speciale aangepaste transformatoren en de zwakstroomcomponenten worden gebruikt, kan de hoogte 4000m bereiken;
3. De verticale neiging is neen meer dan 5 °, en geen hevig trilling en effect;
4. De luchtvochtigheid is niet meer dan 90% (+ 25 ℃);
5. Geen gas en geleidend stof dat ernstig de isolatie van transformator, geen explosiegevaar en corrosie van elektrocomponenten zullen beïnvloeden;
6. De openluchtwindsnelheid zal geen 35m/s. overschrijden.
7. Als de de dienstvoorwaarden voorbij het bovengenoemde, speciaal aangepaste product beschikbaar is.
·Structurele eigenschappen:
1. Het zwakstroom winden van een olie ondergedompelde die transformator, behalve koperen geleider voor kleine capaciteitstransformator wordt gebruikt, keurt het winden en de extractie over het algemeen hydro-cilinderstructuur goed van de koperfolie; en winden het met hoog voltage keurt multi-layer vatstructuur goed. Deze resulteren in gelijk verdeelde ampère-draaien, kleine magnetische stroomlekkage, hoge mechanische sterkte en sterke kort:sluitenweerstand.
2. De ijzerkern en het winden worden afzonderlijk vastgemaakt. De machinehoogte, het zwakstroomlood en andere vastmakende delen keuren zelfsluitende borgmoer en niet-opschortingsstructuur goed, die effect tijdens vervoer kan weerstaan.
3. De rol en ijzerkern wordt behandeld door vacuümdrogen, en de transformatorolie wordt gefiltreerd en in vacuüm geoli?d om het watergehalte te verminderen binnen van de transformator.
4. De olietank wordt gemaakt van golfplaat, die olie kon absorberen die temperatuurschommeling te compenseren door de verandering van het olievolume wordt veroorzaakt. Daarom heeft dit product geen externe olietank, die beduidend hoogte van de transformator vermindert.
5. Aangezien de golfplaat de tank van de olieopslag vervangt, is de transformatorolie geïsoleerd van de buitenwereld die, effectief ingang van zuurstof en water verhinderen en in de daling van isolatieprestaties resulteren.
6.The boven vijf prestaties laat de olie ondergedompelde transformator toe geen behoefte om olie in normale bedrijfsvoering te veranderen die, zeer de onderhoudskosten drukken, en de levensduur van de transformator uitbreiden.
Hoofd technische parameters | ||
Hoofdkringsnominale spanning (V) | .......................... | Ac 400 (600) |
Nominale spanning van hulpkring (v) | .......................... | Ac 220/380 (400) gelijkstroom 110/220 |
Geschatte frequentie (Herz) | .......................... | 50(60) |
Geschat isolatievoltage (V) | .......................... | 690(1000) |
Geschatte stroom (A) | Het niveau van bus | ≤6000 |
De geschatte bus van korte duur weerstaat stroom (kA/1s) | .......................... | 50,80 |
De geschatte piek weerstaat stroom van bus (kA/0.1s) | .......................... | 105.176 |
De testvoltage van de machtsfrequentie (V/1min) |
hoofdkring | 2500 |
Hulpkring | 1760 | |
bus |
Four-wire systeem in drie stadia | A, B, C, PEN |
Vijf-draad systeem in drie stadia | A, B, C, PE, N | |
Beschermingsrang | .......................... | IP30 |
