Productdetails:
|
|
Plaats van herkomst: | CHINA |
---|---|
Merknaam: | HENGFENGYOU |
Certificering: | ISO IEC CB COC KEMA SNI SABS CCC |
Modelnummer: | S13 |
Betalen & Verzenden Algemene voorwaarden:
|
|
Min. bestelaantal: | 1 |
Prijs: | 200-200000/piece |
Verpakking Details: | Hout |
Levertijd: | 15 dagen |
Betalingscondities: | LC T/T |
Levering vermogen: | 5000 stukken/jaar |
Gedetailleerde informatie |
|||
Gebruik: | Macht, Distributietransformator | Fase: | Drie |
---|---|---|---|
frequentie: | 50/60Hz | Type: | Ondergedompelde de olie, Olietype, olie dompelde huidige transformator 132kv onder |
Productnaam: | 33/11 Kv 50/60Hz 5000Kva de Olie Ondergedompelde Transformator van de Machtsdistributie | Materiaal: | Copper+alumnium |
Outputvoltage: | 15kv 10 kv 0.4/0.69kv | Windend materiaal: | Kuiper |
Productomschrijving

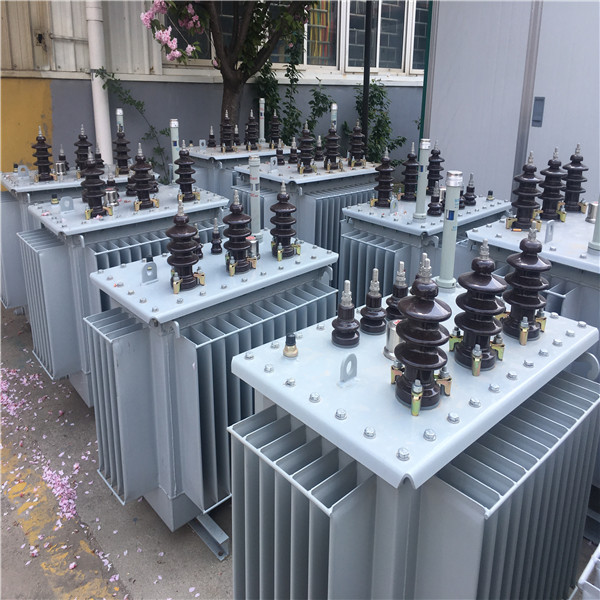

S9s11 S13 Reeks 6/0.4 kv 10/0.4kv 100kva 200kva 630Kva de olie ondergedompelde fabrikanten van de machtstransformator in China
Producten Gamma
Onze transformator is uitgeruste karakters zoals bescherming met beperkte verliezen, met geringe geluidssterkte, sterke voor donder en verlichting, goed anti-kortere wegcapaciteit en fijne verschijning enz. Het combineert geavanceerd materiaal en productieproces, en het heeft vier verre functies: verre mededeling, verre test, verre aanpassing en afstandsbediening. Door afstandsbediening van een computer, zou de krachtcentrale het werk zonder enige werken aangaande horloge op de nacht kunnen zijn. Al onze transformator heeft de test door Nationale Mechanische & Industriële Dienst en National Power Company overgegaan. De transformator wordt hoofdzakelijk gebruikt in machtsnetwerk, en de projecten van machtsdistributie. 5000kva olie ondergedompelde transformator
Kern met geavanceerd drie stappen wordt uitgerust die: verticale en horizontale en horizontale besnoeiing, overlapping en meertrappig. Het verspreidt de luchtdistributie, verbetert de magnetische weg. Verminder het nr-ladingsverlies, geen ladingsstroom en lawaai. 5000kva olie ondergedompelde transformator
De kern keurt reeks goed meet gesleept paneel, drukte de rol, bijzondere lijm voor siliciumstaal om de weerstand van mechanisme te verhogen. De elektrische transformator van het machtsnet
Nieuwe structuur van het hoge en lage voltage winden, redelijke regeling voor oliebuis en verbinding die die de capaciteit van mechanische sterkte en anti-kortere weg verbeteren.

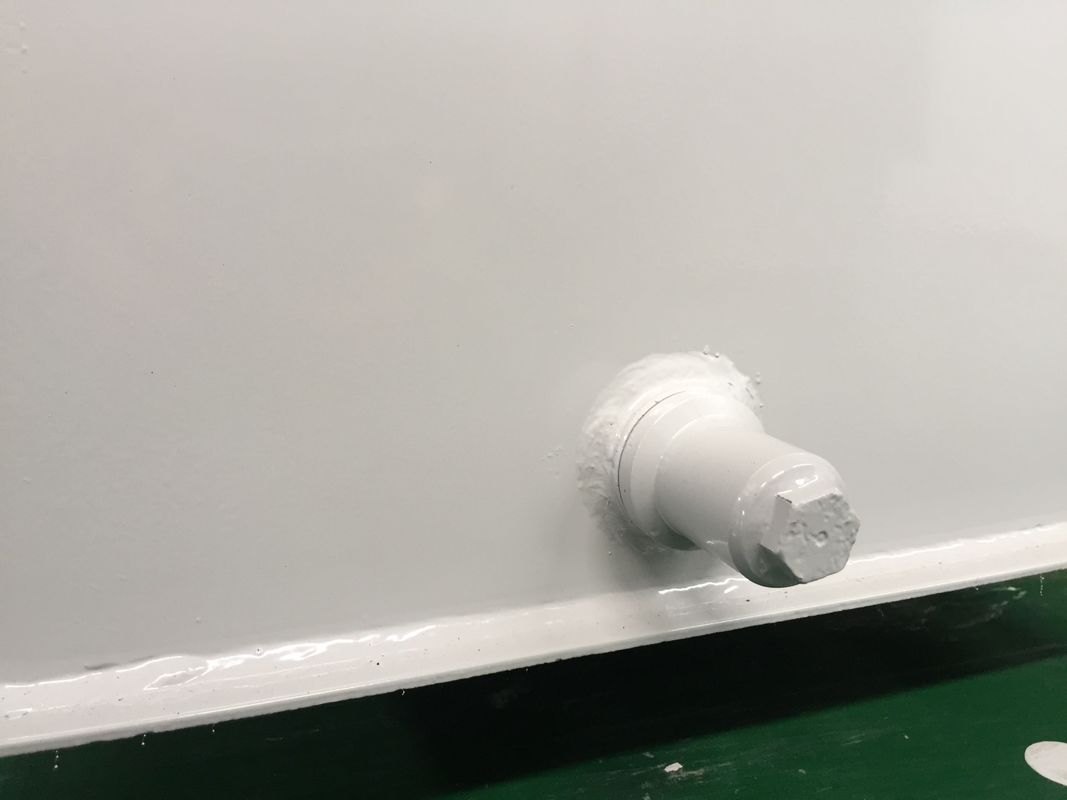

De tank is kloktype of het type van kernopschorting, de muur van tank is als golfvorm.
Tests
Hieronder zijn die de tests door HFY vóór levering worden uitgevoerd. Andere die tests door cliënten worden vereist kunnen ook dienovereenkomstig worden gedaan.
u Isolatieweerstand
u Weerstand van al winding
u controleert voltageverhouding en vectorgroep
u Zonder commissie test bij geschatte frequentie en nominale spanning
u Impedantietest
u weerstaat voltage het testen
het u Veroorzaakte overvoltage weerstaat het testen
u Gedeeltelijke lossingsmeting
u de test van de Olielekkage
De dienstvoorwaarde
A) Geschikt voor binnen of openluchttoepassing
B) Luchttemperatuur: Maximumtemperatuur: +40℃; Minimumtemperatuur: - 30℃
C) Vochtigheid: Maandelijkse gemiddelde vochtigheid 95%; Dagelijks gemiddeldevochtigheid 90%
D) Hoogte boven overzees - niveau: ≤1000m.
E) Maximum windsnelheid: 35M/s
F) Omringende die lucht niet blijkbaar door corrosief en brandbaar gas, damp, enz. wordt verontreinigd.
G) Geen frequente hevige schok
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
Nota: wegens ononderbroken die het productverbetering, zijn de afmetingen in deze steekproef worden verstrekt voor slechts verwijzing. Indien nodig, kan ons bedrijf ontwerpen en opbrengst volgens gebruikersvereisten. Tevreden om het bedrijf op tijd te contacteren.
Kern | Kern-type Transformator | Het koelen Methode | Droog-typetransformator |
Windend Type | Spaartransformator | Certificatie | ISO9001-2000, ISO9001, CCC |
Gebruik | Distributietransformator | Frequentiekenmerken | Machtsfrequentie |
Vorm van Kern | Ring | Materiaal | Epoxyhars |
Rate High Voltage | 6-35kv | Rate Low Voltage | 0.4kv |
Verbindingssymbool | Yyn0, Dyn1 | Isolatieniveau | Li75AC35/AC3, Li125AC55/AC3, Li170AC70/AC3 |
Gebruik voor | Industrie | Nominaal vermogen | 30-2500kVA |
Handelsmerk | Hengfengyou | Specificatie | Lengte: 1200mm2550mm, Breedte: 1100-1500 |
Oorsprong | Qingdao, China | HS Code | 8504329000 |
Hoofd Technische Parameters voor 10KV-transformator in drie stadia van niveaus9-m/s10-m/s11- M Series de volledig-verzegelde niet-excitaiton-kraan-verandert distribbution | ||||||||||||
Geschat Macht (kva) |
Hoog Voltage (kv) |
H.V.Tap waaier |
Laag Voltage (kv) |
Verbinding symbool |
Plotseling Kring Impendence (%) |
Zonder commissie verlies (W) | Op-ladingsverlies (W) | Geen lading huidig (%) |
||||
S9 | S10 | S11 | S9 | S10 | S11 | |||||||
30 | 6 6.3 10 10.5 11 |
±5% ±2x2.5% |
0,4 | Dyn11 Yyn0 |
4 | 130 | 110 | 100 | 600 | 600 | 600 | 2.1 |
50 | 170 | 150 | 130 | 870 | 870 | 870 | 2 | |||||
63 | 200 | 180 | 150 | 1040 | 1040 | 1040 | 1.9 | |||||
80 | 250 | 200 | 180 | 1250 | 1250 | 1250 | 1.8 | |||||
100 | 290 | 230 | 200 | 1500 | 1500 | 1500 | 1.6 | |||||
125 | 340 | 270 | 240 | 1800 | 1800 | 1800 | 1.5 | |||||
160 | 400 | 310 | 280 | 2200 | 2200 | 2200 | 1.4 | |||||
200 | 480 | 380 | 340 | 2600 | 2600 | 2600 | 1.2 | |||||
250 | 560 | 460 | 400 | 3050 | 3050 | 3050 | 1.2 | |||||
315 | 670 | 540 | 480 | 3650 | 3650 | 3650 | 1.1 | |||||
400 | 800 | 650 | 570 | 4300 | 4300 | 4300 | 1 | |||||
500 | 960 | 780 | 680 | 5150 | 5150 | 5150 | 1 | |||||
630 | 4.5 | 1200 | 920 | 810 | 6200 | 6200 | 6200 | 0,9 | ||||
800 | 1400 | 1120 | 980 | 7500 | 7500 | 7500 | 0,8 | |||||
1000 | 1700 | 1320 | 1150 | 10300 | 10300 | 10300 | 0,7 | |||||
1250 | 1950 | 1560 | 1360 | 12000 | 12000 | 12000 | 0,6 | |||||
1600 | 2400 | 1880 | 1640 | 14500 | 14500 | 14500 | 0,6 | |||||
2000 | 5 | 2830 | 2270 | 1940 | 17140 | 17140 | 17140 | 0,6 | ||||
2500 | 3350 | 2690 | 2300 | 20260 | 20260 | 20260 | 0,5 |
