Productomschrijving

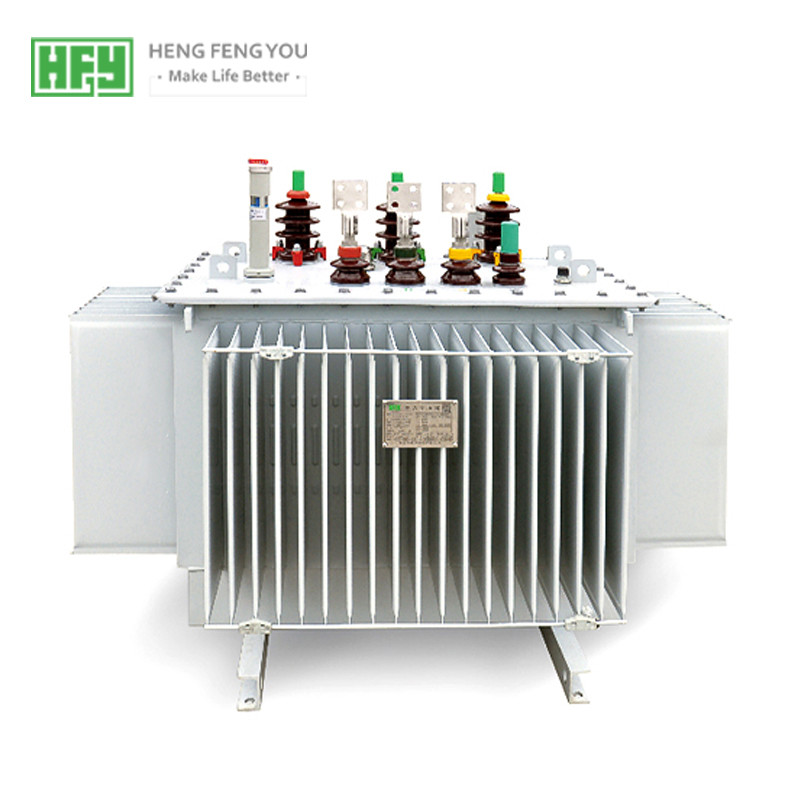

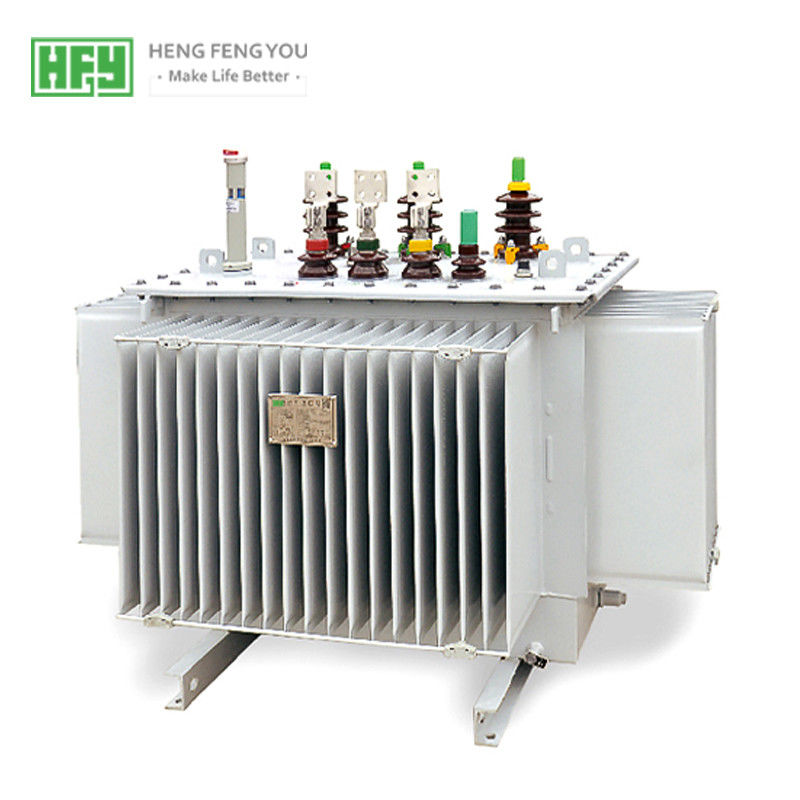

De in olie ondergedompelde transformator S11,30-2500KVA, 10KV-reeks, 3 phae/hoogtepunt verzegelde/het dubbele winden
Producteigenschappen:
Ons bedrijf kan een verscheidenheid van in olie ondergedompelde transformatoren met een voltageclassificatie van 35kV of minder en een capaciteit 12500kVA of minder produceren. De verscheidenheid omvat S9, S11-reeks en S13, S15-reeks van energy-saving producten. Het product wordt wijd gebruikt in industriële en mijnbouwondernemingen, landbouw, burgerlijke bouw en andere distributieplaatsen evenals olie, de chemische industrie, meer olie, meer chemische substanties in de plaatsen.
1. Goede Economische Prestaties
Het zonder commissie verlies voor S11-reeksproducten verminderde 10,3% averagely, verminderde de zonder commissie stroom 22,4% gebaseerd op S9-reeks.
2. Lange Levensduur
De transformatortank keurt hermetische structuur goed, kunnen de tank en de tankdekking door bouten worden aangesloten of stevig gelast, zal de transformatorolie niet met lucht contacteren, zodat de levensduur effectief uitbreid.
3. Hoge Verrichtingsbetrouwbaarheid
Verbeter de relevante verzegelende delen voor de tank, verhoog de betrouwbaarheid en ga het technische niveau vooruit om de betrouwbaarheid van de verbinding te verzekeren.
4. Klein Installatiegebied

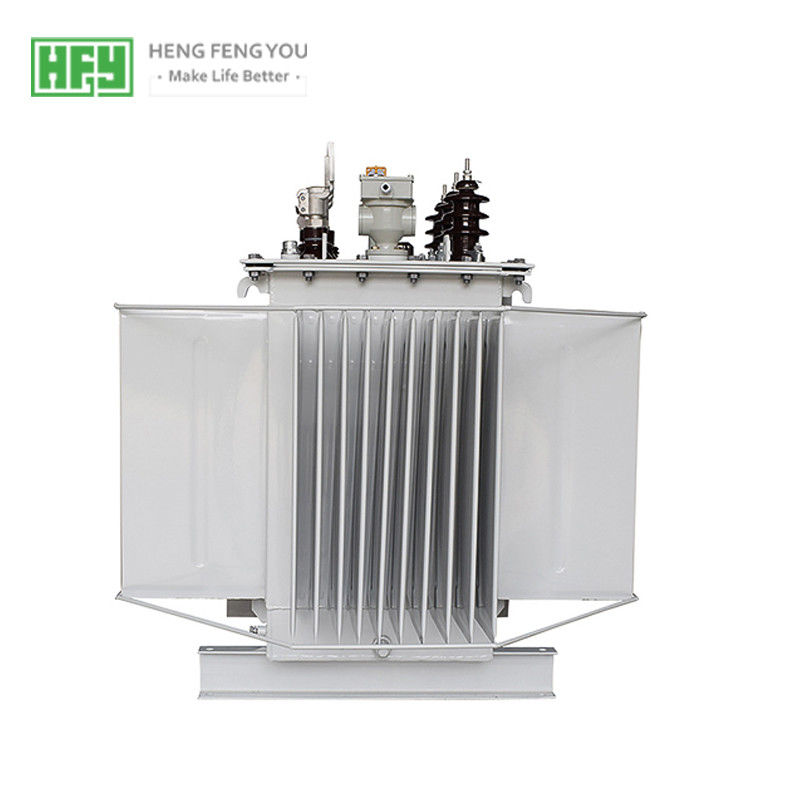

S11-m de tank van de reekstransformator gebruikt de golfplaatradiator. Wanneer de olietemperatuur verandert, zal de golfplaat thermische uitbreiding te werk gaan, die de rol van de olieconservator kan vervangen. de golfplaattank heeft mooie verschijning, minder bezet gebied.
Technische parameters van in olie ondergedompelde transforme van S13 10kV
Nominaal vermogen
(kVA) |
Type |
Vectorgroep |
Zonder commissie
verlies (kW) |
Ladingsverlies (kW) |
Kort:sluitenimpedantie
(%) |
| 30 |
S13-30/10 |
Y, yn0 |
0,08 |
0.63/0.6 |
4 |
| 50 |
S13-50/10 |
0,1 |
0.91/0.87 |
| 80 |
S13-80/10 |
0,13 |
1.31/1.25 |
| 100 |
S13-100/10 |
0,15 |
1.58/1.5 |
| 125 |
S13-125/10 |
0,17 |
1.89/1.8 |
| 160 |
S13-160/10 |
0,2 |
2.31/2.2 |
| 200 |
S13-200/10 |
0,24 |
2.73/2.6 |
| 250 |
S13-250/10 |
0,29 |
3.2/3.05 |
| 315 |
S13-315/10 |
0,34 |
3.83/3.65 |
| 400 |
S13-400/10 |
0,41 |
4.52/4.3 |
| 500 |
S13-500/10 |
0,48 |
5.41/5.1 |
| 630 |
S13-630/10 |
0,57 |
6.2 |
4.5 |
| 800 |
S13-800/10 |
0,7 |
7.5 |
| 1000 |
S13-1000/10 |
0,83 |
10.3 |
| 1250 |
S13-1250/10 |
0,97 |
12 |
| 1600 |
S13-1600/10 |
1.17 |
14.5 |
Materiaal
De zuurstofvrije koperlijnen van lager weerstandsvermogen, dat na reeks van extra oppervlaktebehandeling meer vlot en braam-vrij zullen worden, zodat het ladingsverlies van onze transformator is lager en de elektrische prestaties zijn beter.
Het silicium-staal van uitstekende kwaliteit plateert wat van lager eenheidsverlies zijn, en zonder commissie van de transformatoren is lager.
De houten het lamineren isolatiestukken van uitstekende kwaliteit, die zich niet zullen verdelen of zelfs onder de invloed van kortsluiting zullen bewegen.
Grondig gefiltreerde transformatorolie die minder water, gas en onzuiverheden bevatten, dat onze transformatoren maken beter werken.
Het rubber verzegelende materiaal van uitstekende kwaliteit, dat kan de transformatoren verhinderen vormt het verouderen of lekkage.
·De dienstvoorwaarden
1. De maximum omringende luchttemperatuur zal geen 40 ℃ overschrijden, en het minimum zal niet hieronder - 25 ℃;
2. De hoogte zal geen 1000m overschrijden. Als de speciale aangepaste transformatoren en de zwakstroomcomponenten worden gebruikt, kan de hoogte 4000m bereiken;
3. De verticale neiging is neen meer dan 5 °, en geen hevig trilling en effect;
4. De luchtvochtigheid is niet meer dan 90% (+ 25 ℃);
5. Geen gas en geleidend stof dat ernstig de isolatie van transformator, geen explosiegevaar en corrosie van elektrocomponenten zullen beïnvloeden;
6. De openluchtwindsnelheid zal geen 35m/s. overschrijden.
7. Als de de dienstvoorwaarden voorbij het bovengenoemde, speciaal aangepaste product beschikbaar is.
Workshop
Het aan de grond zetten van Transofrmer-Toepassing:
De aan de grond zettende transformator wordt gebruikt om een weg aan een ungrounded systeem te verstrekken of wanneer het neutrale systeem niet beschikbaar met een bepaalde bedoeling, bijvoorbeeld is, wanneer een systeem is verbonden delta. Het verstrekt een lage impedantieweg aan neutraal en beperkt ook het voorbijgaande overvoltage wanneer de grondfouten in het systeem voorkomen. Het aan de grond zetten van het systeem kan op de volgende manier worden gedaan
Delta-ster die Transformator aan de grond zetten
In een geval die van delta-ster transformator aan de grond zetten, is de deltakant gesloten om een weg voor nul-opeenvolging stroom te verstrekken. Ster het winden moet van dezelfde voltageclassificatie zijn zoals de kring die moet worden aan de grond gezet, terwijl de deltavoltageclassificatie kan worden verkozen om eender welk standaardvoltageniveau te zijn.
